MT07¶
Interfaces y aplicaciones
Primero realicé un repaso del material teórico compartido por los docentes para comprender mejor lo que estaba haciendo, ya que para mí es todo muy nuevo y me faltan conceptos que me ayuden a realizar el paso a paso sola. Si bien, estos ejercicios fueron una demostración de lo que la IA nos puede ayudar sin tener mayores conocimientos, es fundamental razonar los pasos que voy a dar, que quiero lograr y las distintas posibilidades que tengo.
Interfaz En este módulo sumamos la interfaz como puente físico sin tener que meterse todo el tiempo en el código o la placa. Hay distintos puentes, en este caso utilizamos la app Blynk y una página web. Ambas nos permiten ver estado y ejecutar acciones de forma mucho más cercana a un sistema real y no como una prueba de laboratorio. Digamos que mejora enormemente la experiencia de uso y amplía las posibilidades de las acciones. Utilizamos el ESP32 como micorcontrolador para ejecutar las interfaces.
Debo realizarme tres preguntas para que realmente se haga una lectura correcta en la interfaz:
1- qué variable o estado quiero mostrar 2- qué acción real puede ejecutar el usuario. 3- cómo voy a confirmar lo que pasó
Para poder ordenar las ideas y contestar a estar tres preguntas podemos pensar el sistema en capas: - Capa de entrada, donde el microcontrolador recibe información; - Capa de lógica, donde decide qué hacer; - Capa de salida, donde actúa; - Capa de interfaz, donde alguien observa o manda órdenes. Todo esto ocurre por medio del ESP32 que mantiene ciertas variables, recibe pedidos y ejecuta acciones.
Las interfaces deben priorizar simplicidad y funcionalidad. - Debe ser clave la legibilidad del estado - Tener acciones claras - Feedback inmediato tras la acción - Coherencia - Mínima carga cognitiva
Opciones de puentes para una interfaz - Web (HTML y JavaScript) HTML (HyperText Markup Language): Define la estructura de la página (botones, textos, títulos). - JavaScript (JS) Permite la interactividad; es el encargado de tomar el evento del usuario (ej. clic en un botón) y enviarlo al ESP32. - Node-RED (Dashboards) Node-RED es una herramienta de programación visual para cablear hardware, APIs y servicios en línea. Es excelente para crear dashboards sencillos que permitan interactuar con múltiples dispositivos, visualizar datos en gráficos y aplicar lógica compleja sin escribir mucho código. - Plataformas IoT (Blynk) Blynk es una plataforma especializada en IoT que facilita la creación rápida de aplicaciones móviles (iOS/Android) y dashboards web. La ventaja es que abstrae mucha de la complejidad de la comunicación. Solo necesitan definir qué tipo de widget quieren (botón, slider, gráfico) y enlazarlo a un pin virtual que el ESP32 entiende.
Ejercicios_ 1. Se nos plantea encender y apagar una LED integrada del ESP32 y controlada desde Blynk.
- Blynk es una plataforma de software IoT (Internet de las Cosas) de bajo código que permite conectar, controlar y monitorear hardware (como ESP32, Arduino, Raspberry Pi) de forma remota a través de aplicaciones móviles y web. Facilita la creación de prototipos rápidos sin necesidad de programar aplicaciones complejas, permitiendo arrastrar y soltar componentes gráficos. (Visión general creada por IA) ¿Para qué lo necesito? Para tener una interfaz (botón) en mi celular. ¿Por qué Blynk? Porque necesito una forma fácil de enviar órdenes sin programar una app de cero y esta app me facilita eso.
Comienzo pidiendo al chat GPT como manejar el ESP32 a través de Blynk en mi celular, de manera de prender y apagar un led azul integrada, y le aclaro que no se hacer nada.
Qué necesitas • Un ESP32 • Cable USB • Tu celular con la app Blynk • Arduino IDE instalado en tu PC
Me descargo la app Blynk en el celular, y en la computadora abro mi sesión. Arduino ya lo tenía de los módulos anteriores donde trabajamos con él (mirar en MT04).
Comencé generando el botón led en Blynk desde la computadora.

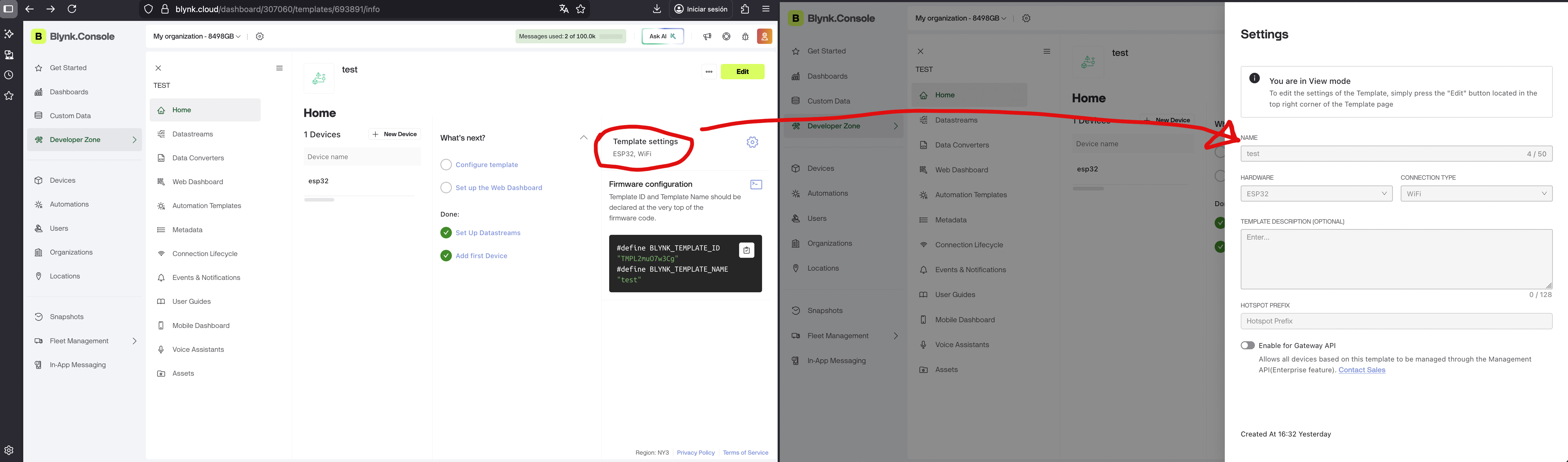

1) Crear un proyecto (template) Template → el diseño (botón, configuración)
- Toca “New Template” (o “Nuevo template”)
- Completa: o Name: por ejemplo → LED ESP32 o Hardware: selecciona ESP32 o Connection: WiFi
- Toca Done
En mi caso le puse TEST. Aca lo que estoy haciendo es crear mi “cerebro” en la nube. Qué dispositivo voy a usar (ESP32), como se va a conectar (wifi) y que voy a controlar (que es lo que va a hacer).
Blynk funciona en la nube y necesita saber estos datos para que funcione, debe tener una identidad en internet.

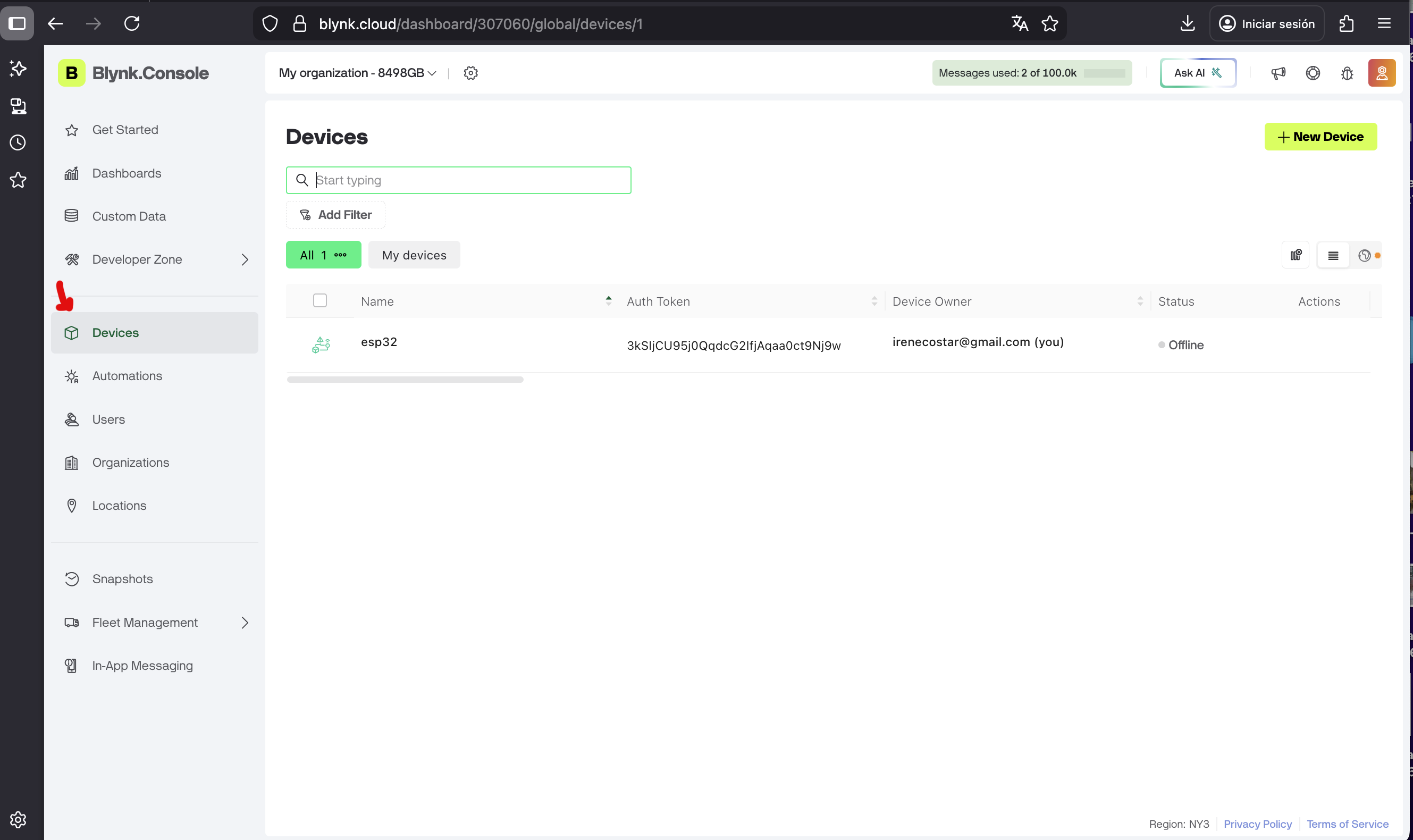

2) Crear un dispositivo Device → el ESP32 real que vas a controlar (este específico que estoy usando), le tengo que decir a donde se va a conectar y que es lo que va a tener que controlar y me asigna un Auth Token para identificar mi ESP32 dentro de Blynk, tiene que saber cuál es el mío.
Una vez dentro de Devices: 1. Toca “New Device” (o “+”) 2. Elige: 👉 From Template 3. Selecciona el template que hiciste (ej: “LED ESP32”) TEST en mi caso 4. Dale OK

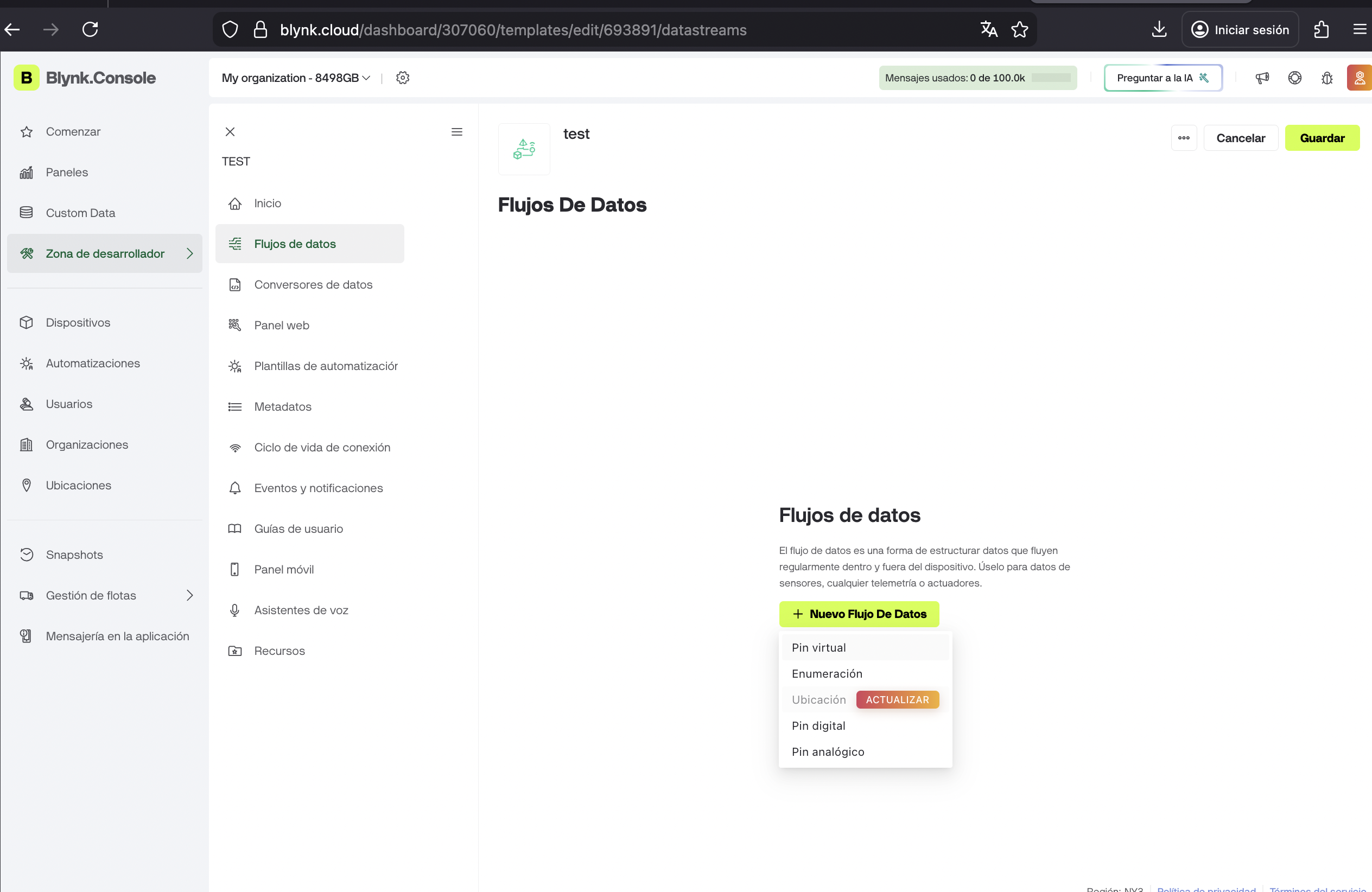

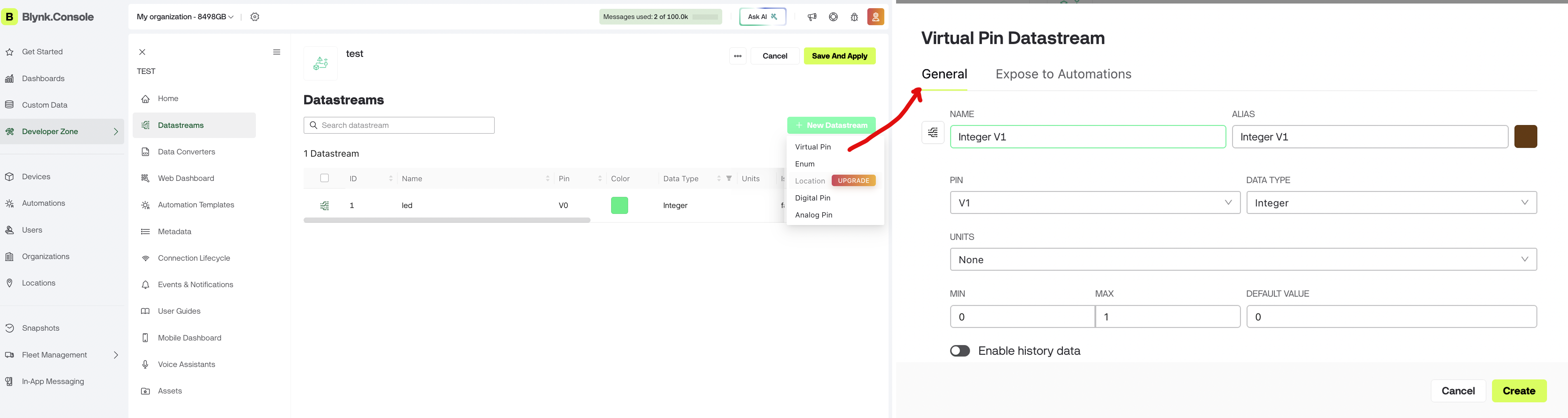

3) Crear el botón (datastream) Flujo de datos Esto es clave 👇 1. Ve a tu Template 2. Entra en la pestaña Datastreams 3. Toca “New Datastream” 4. Elige Virtual Pin 5. Configura: o Name: LED o Pin: V0 o Data Type: Integer o Min: 0 o Max: 1 6. Guarda Blink_3.2
4) Crear el botón visual
1. Ve a la pestaña Web Dashboard o Mobile Dashboard
2. Toca Edit (icono lápiz)
3. Añade un widget:
- Selecciona Button
4. Configura el botón:
- Datastream: selecciona LED (V0)
- Mode: Switch (IMPORTANTE)
- Texto opcional:
ON: Encender
OFF: Apagar
5. Guarda

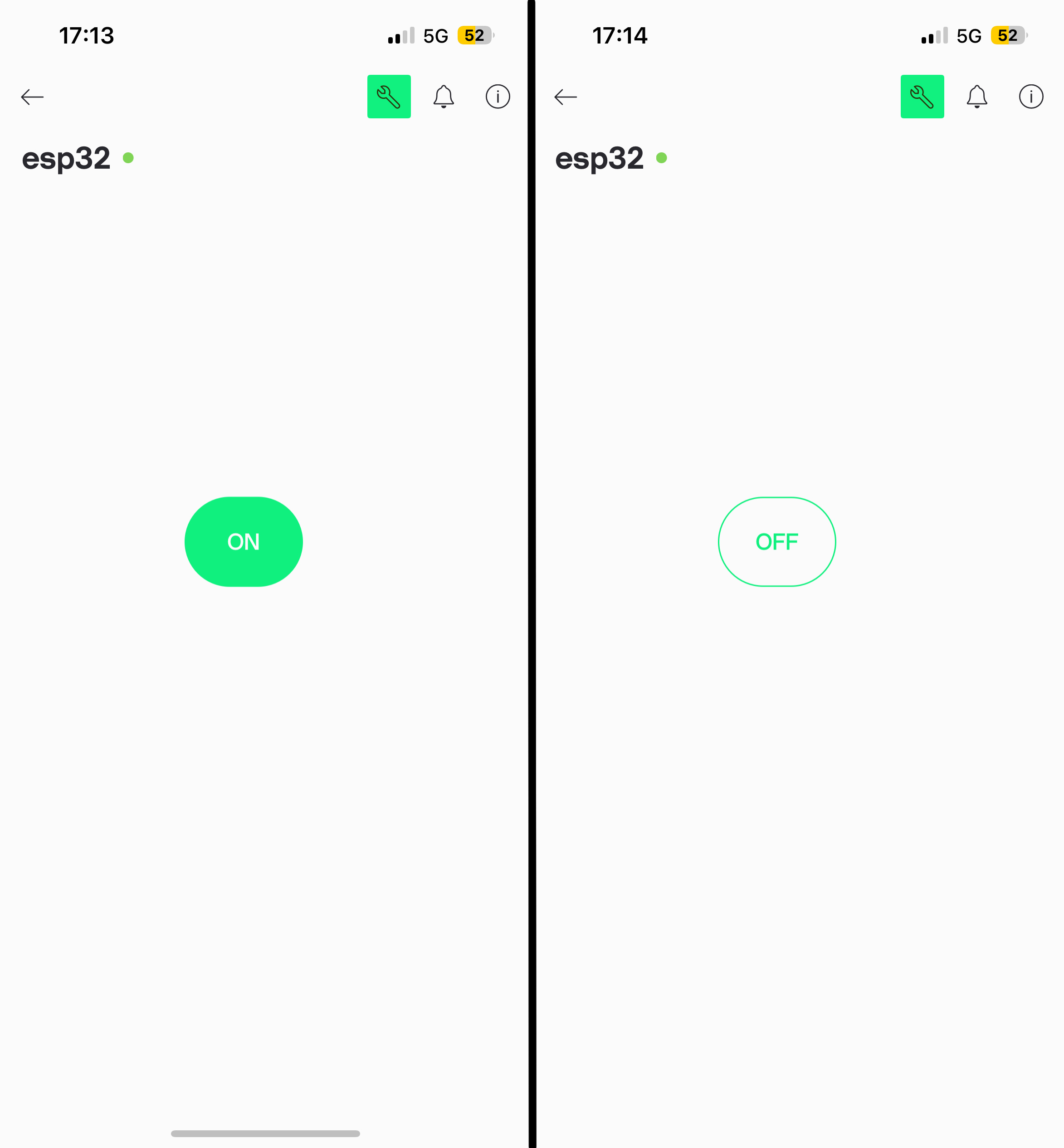

Así se visualizan en mi teléfono
- Arduino Luego que configuré Blynk abro Arduino para ejecutar las órdenes. Como ya he trabajado con el ESP32 en Arduino, voy a herramientas/placa y veo que ya lo tengo instalado y Arduino lo reconoce.
1) Instalar librería Blynk
La librería permite que se conecten entre si.

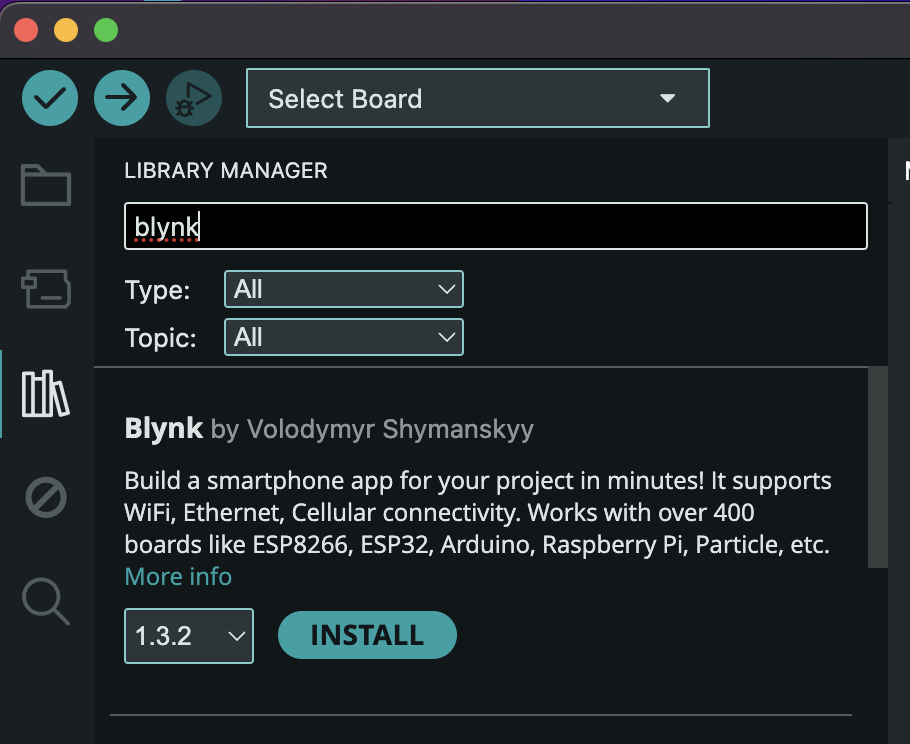

Voy a: Herramientas / Administrar bibliotecas
Buscar “Blynk”
Instalar la versión oficial (by Volodymyr Shymanskyy)

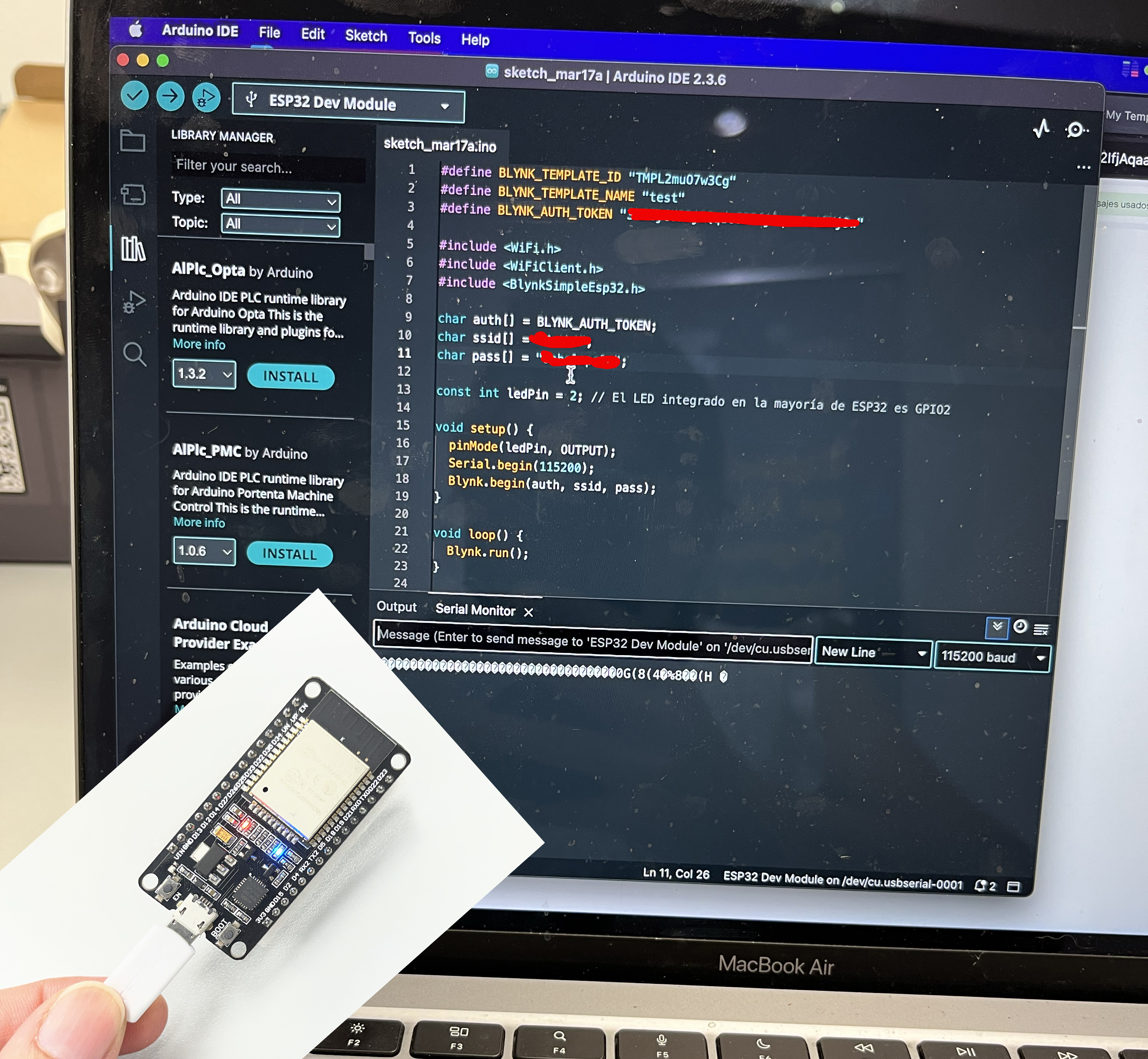

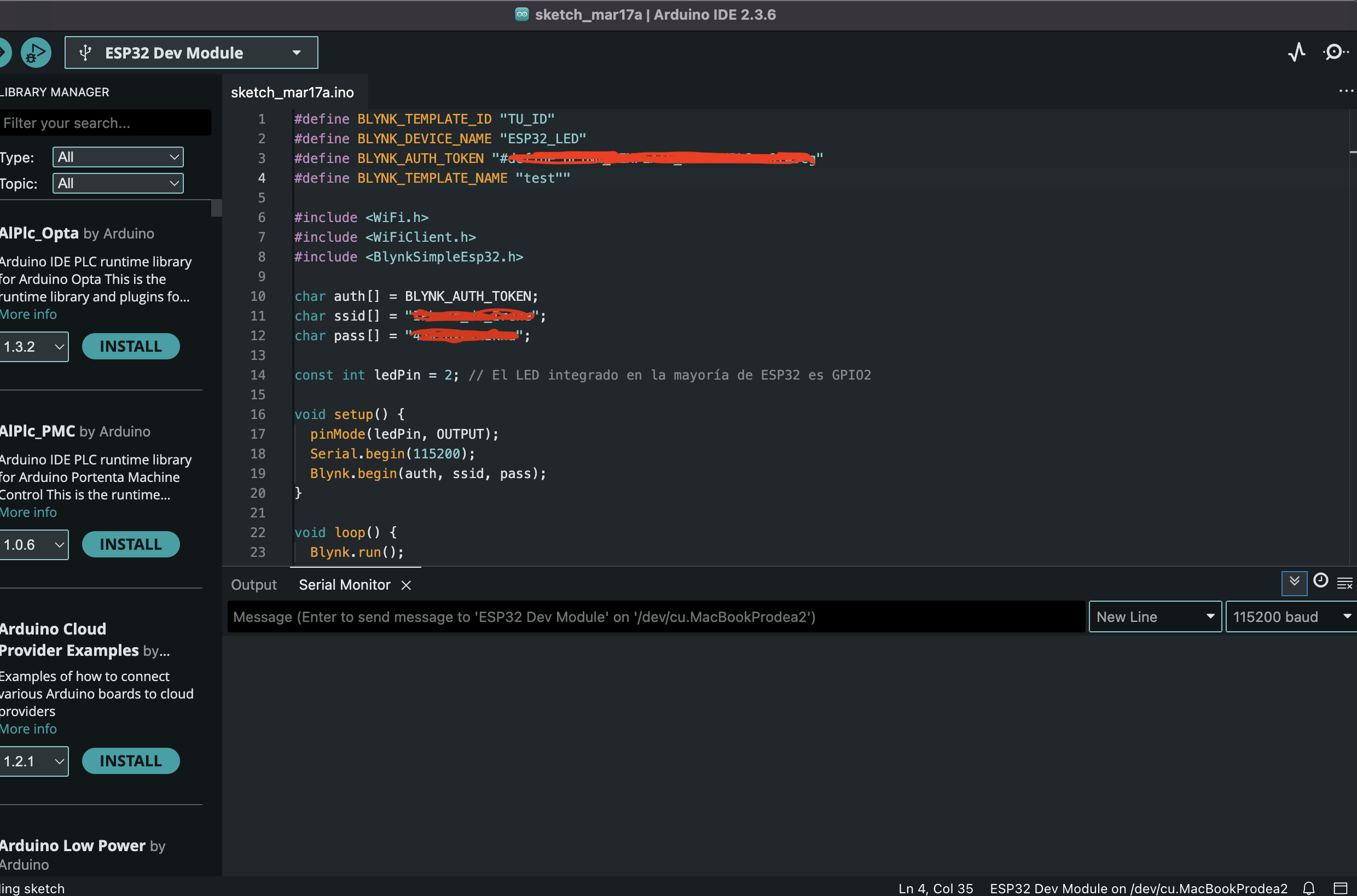

Copio el código que me sugirió el chat GPT. Debo rempalzar mi auth_token, wifi y password.
- ESP32
Conecto mi ESP32 con cable USB a la computadora y se enciende la luz.
2. Debo elegir un sensor (en mi caso elegí un potenciómetro) y controlar con ESP32 vía interfaz web. Nuevamente recurro a IA para pedirle el paso a paso.

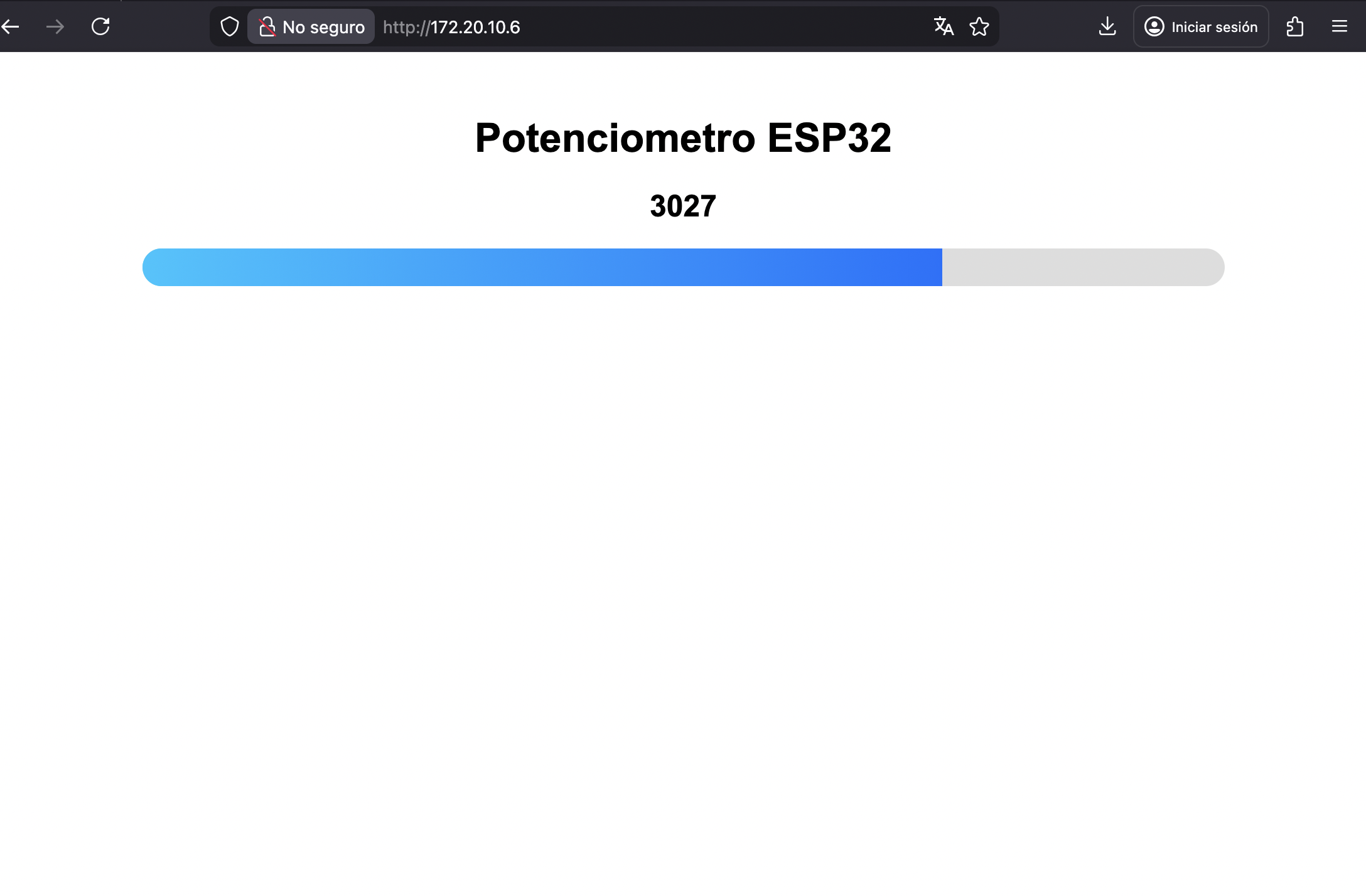

Idea general (qué vas a lograr) Vas a: 1. Conectar un potenciómetro al ESP32 2. Leer su valor 3. Crear una página web en el ESP32 4. Ver el valor del potenciómetro en el navegador en tiempo real
Materiales necesarios • ESP32 • Potenciómetro (10kΩ típico) • Protoboard (para mi no fue necesiario, lo enchufé directamente en el ESP32) • Cables • Cable USB
- Paso 1: Conexión del potenciómetro El potenciómetro tiene 3 patas: [ GND ] [ SIGNAL ] [ 3.3V ] Conecta así: • Un extremo → GND del ESP32 (Tierra/Ground) • Otro extremo → 3.3V del ESP32 (suministra energía positiva, 3.3 voltios) • Pin del medio → GPIO 34 (entrada pin analógica) 📌 El GPIO 34 es ideal porque es solo entrada analógica.
Utilizo el cable violeta al medio, conectado al GPIO 35, ya que no tengo 34. En los extremos dejo 3.3v y GND.
- Paso 2: Instalar entorno Usaremos Arduino IDE:
- Descarga Arduino IDE
- Agrega soporte ESP32: Archivo → Preferencias En “URLs adicionales”: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Luego: 3. Herramientas → Placa → Gestor de placas 4. Busca “ESP32” e instala
El paso dos ya lo tengo hecho de los ejericios anteriores
Paso 3: Código completo (copiar y pegar)
Es un código crea un servidor web simple:
Verificar con chat GPT antes de volverlo a usar
include
